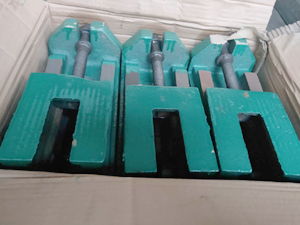

调整垫铁使用方法:将垫铁放置于机床下,每个垫铁均受力后,再调整垫铁。可调整高度为3-15mm。调整垫铁适用范围:金属加工机床,锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。
规格mm | 螺栓mm | 地脚孔mm | 单件承载力kg | 备注 |
135×70×45 | M14 | 25 | 400 |
|
160×80×50 | M14 | 21 | 600 |
|
200×100×55 | M16 | 28 | 800 |
|
220×110×65 | M16 | 30 | 1000 |
|
240×120×70 | M18 | 33 | 1500 |
|
260×130×70 | M18 | 40 | 1600 |
|
280×130×70 | M20 | 42 | 1800 |
|
300×140×80 | M20 | 42 | 2000 |
|
300×150×100 | M24 | 45 | 3000 |
|
350×180×100 | M24 | 50 | 5000 |
|
420×200×120 | M30 | 50 | 8000 |
