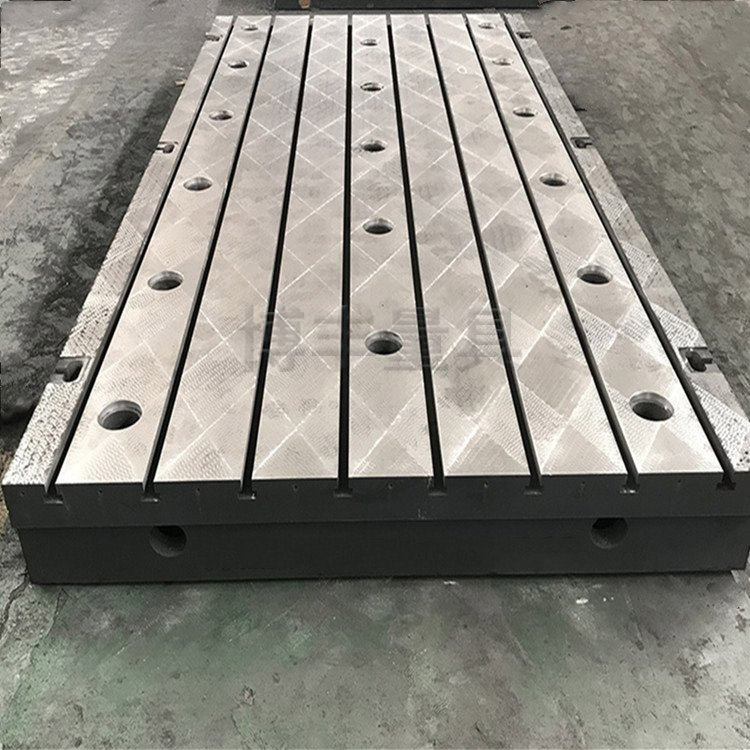

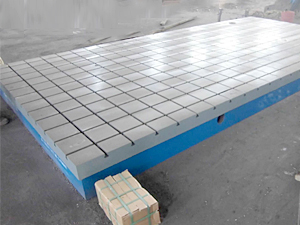

铸铁检验平板
(检验平板,检验平台,检验工作台)
内容提要
检验平板用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。
相关链接
详细介绍
检验平板用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

检验平板精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。

检验平板应采用优质细密的灰口铸铁或合金铸铁等材料制造,其工作面硬度应为170~220HB。

检验平板表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面,其表面粗糙度Ra最大允许值为5μm。

检验平板规格(长×宽) 200mm×200mm-3000mm×6000mm

规格(长X宽)mm

精度等级

高度mm

0

1

2

3

平面度公差(μm)

100×100

4.6

9.0

18



50

100×200

4.9

9.8

19.6



50

200×200

5

10

20.5



50

200×300

5.5

11

22



50

300×300

5.5

11

22



80

300×400

6

12

24



85

400×400

6.5

12.5

25



85

400×500

6.5

13

26

66

90

500×500

6.8

14

28

68

95

400×600

7

14

27.5

70

95

500×600

7

14.2

28.5

71

120

500×800

8

15.5

31

78

140

600×800

8

16

32

80

160

600×900

8.3

16.5

33

83

160

1000×750

9

18

36

90

180

1000×1000

10

20

40

97

180

1000×1200

10

20.5

41

103

180

1000×1500

11

22

45

112

190

1000×2000



26

52

130

200

1500×2000



28

56

140

230

1500×3000



35

70

174

260

2000×3000



37

74

184

260

2000×4000



44

88

219

280

2500×6000



60

120

300

300

3000×6000



62

124

308

350


公司本着“不争价格最低,但求质量最好”的原则,竭诚为国内外用户提供优质的产品及诚信的服务。
更多内容:http://www.hbbflj.com
公司新网站:http://www.bfztpb.com
