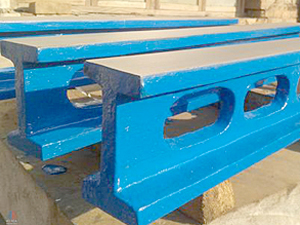

工字平尺
(工字平尺,铸铁平尺)
内容提要
工字平尺是按照JB/T7977-99标准制造,材质选为HT200-250,工作面采用刮研或精密磨削工艺,使用温度为(20±5)℃,主要在工业生产中广泛应用。
相关链接
详细介绍
工字平尺是按照JB/T7977-99标准制造,材质选为HT200-250,工作面采用刮研或精密磨削工艺,使用温度为(20±5)℃,主要在工业生产中广泛应用,可以在机床检验中检验不平度和不直度,工字平尺的两个工作面是配合块规,千分尺,水平仪等仪器检验,不同高度,两导轨的平行和不连接导轨的水平,工字平尺可以配合直角尺,检验只用直角尺无法检验的两机件的垂直度的量具,还适用于设备安装和检查,工字平尺用于以着色法、指示表法检验平板、长导轨等的平面度,也常用于以光隙法检验工件棱边的直线度。
工字平尺的规格表:

规格mm

工作面直线度或平面度

工作面间平行度

侧面对工作面垂直度

精度等级um

0

1

2

0

1

2

0

1

2

500×35

3

6

12

4.5

9

18

15

30

60

750×40

4

8

15

6

12

25

20

40

80

1000×50

5

10

20

7.5

15

30

25

50

100

1500×70

7.4

15

30

10

20

40

37

75

150

2000×90

9

18

36

13.5

27

54

45

90

180

2500×90

11

22

44

16

32

65

55

110

220

3000×100

13

26

52

19.5

39

78

65

130

260

3500×100

15

30

60

22

45

90

75

150

300

4000×100

17

34

68

25

50

100

85

170

340

5000×110

21

42

84

30

60

120

105

210

420
